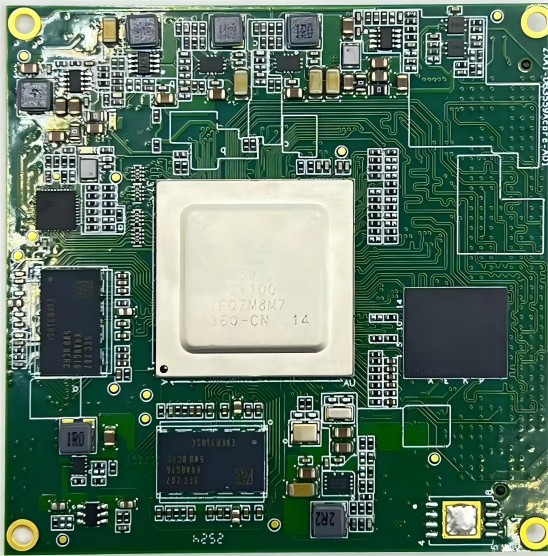

ZXC-3559A核心板是蘇州幀析智能科技有限公司推出的一款以華為海思 Hi3559AV100 處理器為核心的通用產品，其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速轉化產品提供強有力的技術保障。ZXD-3559A行業開發板 集 多 種 優 勢 于 一 身 ， 強 勁 的 處 理 器 性 能 與 內 置 的 4K/8K/H.264/H.265 視頻編解碼引擎提供了強悍的視頻處理、視頻分析與編解碼能力。
ZXC-3559A核心板的H.264 編碼可支持最大分辨率為 8192 x 8640 Pixel、 H.265 編碼可支持最大分辨率為 16384 x 8640Pixel，視頻解碼最高支持到 H264/H.265 7680 x 4320@30fps 或 H.264/H.265 3840 x 2160@120fps。核心 板提供 10/100/1000M 以太網口、USB Host、HDMI、USB3.0、TF 卡、ADC、SPI、 IIC 等接口的擴展，可應用于全景拼接、無人機、智能機器人、人工智能、教 育、車載設備、會議等行業。

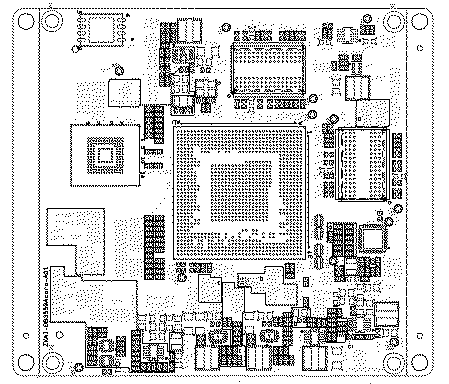

1、機械尺寸
| 板卡尺寸 | 70*70(mm) |
| 連接器型號 | TE # 3-6318490-6 |
| 引腳間距 | 0.5mm， 2排 |
| 硬件規格參數 | |||
|---|---|---|---|
| 項目 | 類型 | 型號參數 | 說明 |
| 核心配置 | 處理器 | 3559A |
雙核 ARM Cortex-A73@1.6GHz
雙核 ARM Cortex-A53@1.2GHz
單核 ARM Cortex-A53@1.2GHz NNIE 6.0Tops |
| 存儲 | 內存 | DDR4 4GB | |
| 存儲 | EMMC 16GB | ||
| 連接器 | 底板連接器 | SEAM-40-02.0-S-08-2-A-K-TR | |
| 接口資源 | DC5V-IN | 1* | |
| MIPI輸入 | 4 | 支持 4x4-Lane 或 8x2-Lane | |
| GMAC | 1* | 支持2個千兆網口 | |
| debug | 1* | UARTO | |
| I2C | 若干 | ||
| SPI | 若干 | ||
| SDI-IN | 2* | ||
| GPIO | 若干 | ||
| SDIO | 2 | 2 個 SDIO3.0 接口 | |
| USB | 2 | 2 個 USB3.0/USB2.0 接口 | |
| PCIE | 1* | 2-Lane PCIe2.0 高速接口 | |
| HDMI輸出 | 1 | 支持 HDMI2.0 接口輸出 | |
| MIPI輸出 | 1 | 4-Lane Mipi DSI/CSI | |
| RTC電池 | 1 | ||
| JTAG | 1 | ||
| ADC | 2 | ||
| 軟件規格參數 | |||
|---|---|---|---|
| 項目 | 類型 | 型號參數 | 說明 |
| Linux | UBOOT | 版本 | u-boot-2020.06 |
| 啟動方式 | 支持從 eMMC 啟動 | ||
| 燒錄方式 | 調試串口 | ||
| Kernel | 版本 | linux 5.10 | |
| 支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
| 下載方式 | 串口/網口 | ||
| Device Driver | Serial port | 串口驅動 | |
| RTC | 硬件時鐘驅動，保存系統時間 | ||
| Ethernet | 10/100/1000M 以太網卡驅動 | ||
| INPUT | HDMI 輸入驅動 | ||
| MMC/SD | MMC/SD 控制器驅動 | ||
| I2S | I2S 總線驅動 | ||
| OUTPUT | HDMI 輸出驅動 | ||
| SPI | SPI 總線驅動 | ||
| eMMC | eMMC 驅動 | ||
| DDR | DDR 驅動 | ||
| AUDIO | |||
| INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
| TCP/IP | 提供完整的 TCP/IP 協議 | ||
| 配置系統和服務 | Ifconfig/route 等 | 用于網絡配置相關服務程序 | |
| 文件系統 | 常用命令 | cat, chmod, echo, free, top, kill, ls, mkdir, mount, ps, reboot, rm, lsmod, rmmod 等 |
|
| 環境參數 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工作溫度 | 0℃ | / | 70℃ |
| 儲存溫度 | -10℃ | 25℃ | 85℃ |
| 工作電壓 | 9V | 12V | 36V |
1、開發資料
提供基于3559A官方SDK開發包，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考。
提供ZXC-3559A核心板的連接器信號定義文檔
提供ZXC-3559A的設計參考文件
提供vio、venc、vdec 等豐富的Linux 例程。
提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
ZXC-3559A核心板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
