ZXD-3519DV500行業開發板是以海思 Hi3519DV500 處理器為核心的通用產品， 其豐富的設計資源、穩定的產品性能、強力的設計支持，為客戶二次開發快速 轉化產品提供強有力的技術保障。ZX-3519DV500行業開發板集多種優勢于一身，支持 3D 去噪、圖像增強、動態對比度增強處理功能 ，支持視頻、圖形輸出抗閃爍處理 ，支持視頻 1/15～16x 縮放等功能。
ZXD-3519DV500行業開發板支持 8/10/12/14 bit RGB Bayer DC 時序視頻輸入，支 持 BT.601、 BT.656、 BT.1120 視頻輸入接口 ，支持 MIPI、LVDS/Sub-LVDS、 HiSPi 接口 ，支持與 SONY、ON、OmniVision、Panasonic 等主流高清 CMOS sensor 對接，支持4Lane Mipi-DSI接口輸出，支持HDMI 1.4輸出（最大分辨率 1080p60） 等；集成 Audio codec，支持 16bit 語音輸入和輸出 ，支持 I2S 接口，支持對接外部 Audio codec ，支持單聲道 mic 差分輸入、單端雙聲道輸入。

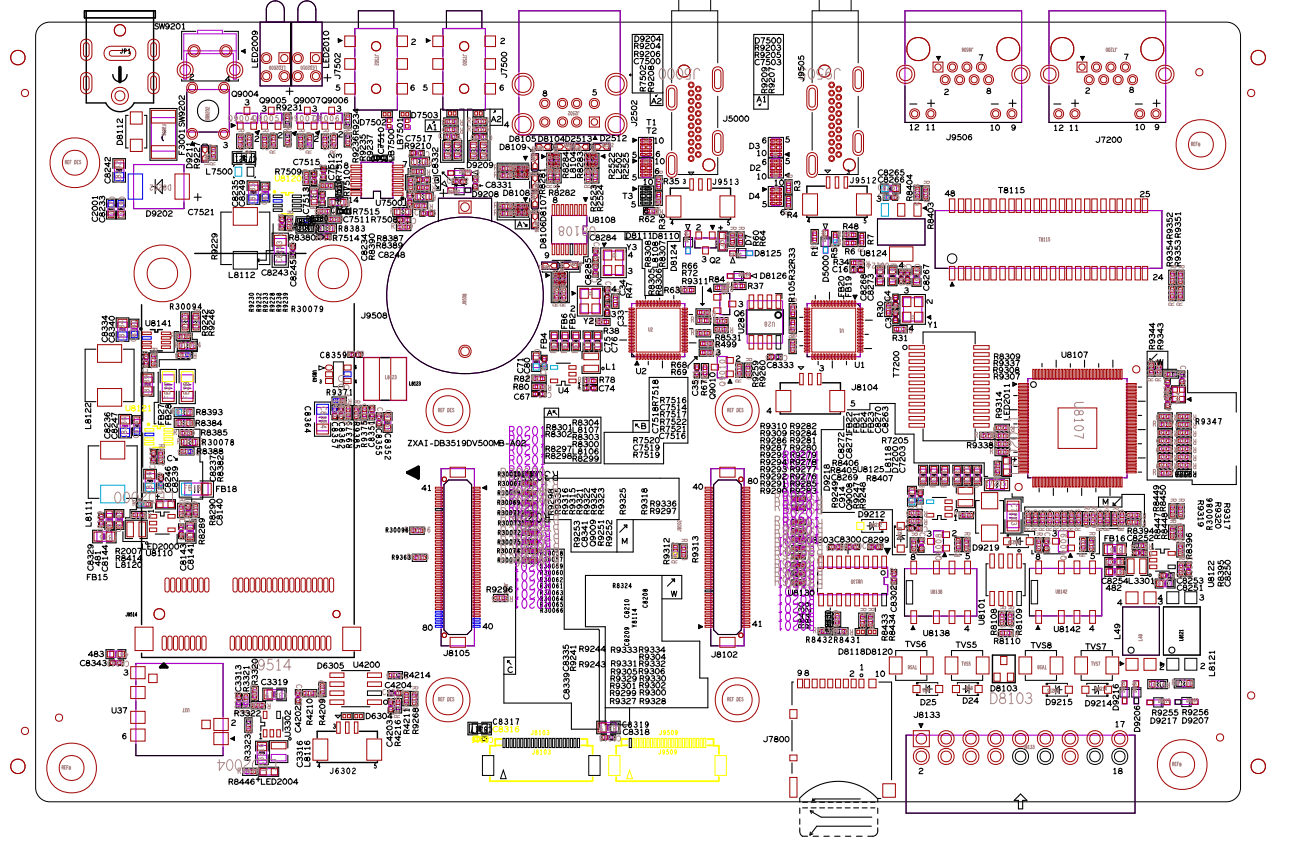

1、結構示意圖
| 板卡尺寸 | 170*115(mm) |
| 連接器型號 | DF17(4D0)-80DP-0D5V(57) |
| 引腳間距 | 0.5mm |
| 硬件規格參數 | |||
|---|---|---|---|
| 項目 | 類型 | 型號參數 | 說明 |
| 核心配置 | 處理器 | CPU | 雙核 ARM Cortex A55@1000MHz |
| NPU | 2.5Tops INT8 | ||
| 存儲 | DDR | LPDDR4 4GB | |
| ROM | EMMC5.1 32GB | ||
| 接口資源 | 以太網 | 2 | 10/100/1000M |
| 視頻輸入 | 2 | MIPI_RX（2x4-Lane） | |
| 視頻輸出 | 1 | MIPI_TX（4-Lane） | |
| 4G | 1 | minipcie接口 | |
| USB | 2 | USB2.0 | |
| DEBUG | 1 | uart0 | |
| HDMI OUT | 1 | 和MIPI_TX（4-Lane）復用 | |
| RS485 | 1 | ||
| RS232 | 1 | ||
| 加密芯片 | 1 | ||
| TF卡 | 1 | ||
| HDMI IN | 1 | 和MIPI_RX（4-Lane）復用 | |
| 音頻輸出 | 1 | AC_OUTL、AC_OUTR | |
| 音頻輸入 | 1 | AC_INL、AC_INR | |
| 電源 | 1 | DC12V | |
| RTC | 1 | 2032電池座 | |
| WIFI | 1 | ||
| RESET鍵 | 1 | ||
| 指示燈 | 4 | 紅綠 | |
| 繼電器輸出 | 2 | ||
| 光耦輸入 | 2 | ||
| 軟件規格參數 | |||
|---|---|---|---|
| 項目 | 類型 | 型號參數 | 說明 |
| Linux | UBOOT | 版本 | u-boot-2020.06 |
| 啟動方式 | 支持從 eMMC 啟動 | ||
| 燒錄方式 | 調試串口 | ||
| Kernel | 版本 | linux 5.10 | |
| 支持的文件系統 | ext4/nfs/yaffs2/ubifs | ||
| 下載方式 | 串口/網口 | ||
| Device Driver | Serial port | 串口驅動 | |
| RTC | 硬件時鐘驅動，保存系統時間 | ||
| Ethernet | 10/100/1000M 以太網卡驅動 | ||
| INPUT | HDMI 輸入驅動 | ||
| MMC/SD | MMC/SD 控制器驅動 | ||
| I2S | I2S 總線驅動 | ||
| OUTPUT | HDMI 輸出驅動 | ||
| SPI | SPI 總線驅動 | ||
| eMMC | eMMC 驅動 | ||
| DDR | DDR 驅動 | ||
| AUDIO | |||
| INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
| TCP/IP | 提供完整的 TCP/IP 協議 | ||
| 配置系統和服務 | Ifconfig/route 等 | 用于網絡配置相關服務程序 | |
| 文件系統 | 常用命令 | cat, chmod, echo, free, top, kill, ls, mkdir, mount, ps, reboot, rm, lsmod, rmmod 等 |
|
| 環境參數 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 工作溫度 | -20℃ | / | 70℃ |
| 儲存溫度 | -40℃ | 25℃ | 85℃ |
| 工作電壓 | 12V | 12V | 12V |
1、開發資料
提供基于海思Hi3519DV500官方SDK開發包，包括硬件設計、系統移植、驅動開發、應用軟件開發環境。資料包括原理圖、PCB、驅動源碼、內核源碼等供用戶設計參考。
提供ZXD-3519DV500行業開發板接器信號定義。
提供vio、venc、vdec 等豐富的Linux 例程。
提供Linux+Qt 開發環境，快速進入Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
ZXD-3519DV500行業開發板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持Linux系統定制
支持OEM/ODM定制
支持項目外包開發
